Kim Phun Và Hệ Thống Phun Nhiên Liệu: Tối Ưu Hiệu Suất Động Cơ



Kim Phun Và Hệ Thống Phun Nhiên Liệu: Nền Tảng Tối Ưu Hiệu Suất Động Cơ Hiện Đại

Trong kỷ nguyên công nghệ ô tô tiên tiến, động cơ đốt trong vẫn đóng vai trò chủ chốt, và hiệu suất của chúng phụ thuộc rất nhiều vào khả năng phân phối nhiên liệu một cách chính xác. Kim phun và hệ thống phun nhiên liệu không chỉ là những thành phần cơ bản mà còn là trái tim của quá trình này, quyết định đến hiệu suất hoạt động tối ưu, khả năng tiết kiệm nhiên liệu và đặc biệt là mức độ khí thải ra môi trường. Sự phát triển vượt bậc của công nghệ phun nhiên liệu đã thay đổi hoàn toàn cách chúng ta nhìn nhận về động cơ, từ những cỗ máy đơn giản đến những hệ thống phức tạp, thông minh và hiệu quả cao.

Nguyên Lý Hoạt Động Toàn Diện Của Hệ Thống Phun Nhiên Liệu

Cốt lõi của mọi hệ thống phun nhiên liệu hiện đại nằm ở khả năng kiểm soát tuyệt đối lượng và thời điểm phun nhiên liệu. Mục tiêu cuối cùng là đảm bảo hòa khí (nhiên liệu và không khí) đạt tỷ lệ lý tưởng, tối ưu hóa quá trình cháy và sinh công. Để đạt được điều này, hệ thống sử dụng một mạng lưới phức tạp gồm các cảm biến, bộ điều khiển điện tử trung tâm (ECU) và các kim phun chuyên dụng.

Vai Trò Của ECU và Mạng Lưới Cảm Biến

Bộ điều khiển điện tử trung tâm (ECU) được ví như “bộ não” của hệ thống phun nhiên liệu. ECU không ngừng thu thập dữ liệu từ hàng loạt các cảm biến được bố trí khắp động cơ và xe. Các cảm biến này bao gồm:

• Cảm biến nhiệt độ: Nhiệt độ động cơ, nhiệt độ khí nạp, nhiệt độ nhiên liệu.
• Cảm biến tốc độ động cơ (RPM) và vị trí trục khuỷu/trục cam: Cung cấp thông tin về tốc độ quay và pha của động cơ, là cơ sở để xác định thời điểm phun.
• Cảm biến áp suất: Áp suất khí nạp, áp suất nhiên liệu trong đường ống rail (đối với hệ thống Common Rail).
• Cảm biến mật độ không khí (MAF/MAP): Đo lượng hoặc áp suất không khí đi vào động cơ, giúp ECU tính toán lượng oxy cần thiết cho quá trình đốt cháy.
• Cảm biến oxy (Lambda sensor): Đo nồng độ oxy trong khí thải, phản hồi về hiệu quả đốt cháy để ECU điều chỉnh lượng nhiên liệu phun.
• Cảm biến vị trí bướm ga (TPS): Thông báo về yêu cầu công suất của người lái.

Dựa trên dữ liệu thời gian thực từ các cảm biến này, ECU sử dụng các bản đồ dữ liệu (maps) và thuật toán phức tạp được lập trình sẵn để tính toán chính xác lượng nhiên liệu tối ưu cần phun và thời điểm phun lý tưởng cho từng xi lanh. Sau đó, ECU gửi tín hiệu điện áp đến kim phun, điều khiển van điện từ hoặc phần tử piezo điện tử bên trong kim phun mở ra trong một khoảng thời gian nhất định (thời gian phun) để phun nhiên liệu. Thời gian phun và áp suất phun là hai yếu tố then chốt quyết định lượng nhiên liệu được cấp vào buồng đốt hoặc đường ống nạp.

Phân Loại Các Hệ Thống Phun Nhiên Liệu Và Kim Phun Phổ Biến

Sự đa dạng trong thiết kế và nguyên lý hoạt động đã tạo nên nhiều loại hệ thống phun nhiên liệu khác nhau, mỗi loại phù hợp với những yêu cầu và mục đích sử dụng cụ thể.

Hệ Thống Phun Xăng Điện Tử (EFI – Electronic Fuel Injection)

Hệ thống phun xăng điện tử EFI là một bước tiến vượt bậc so với bộ chế hòa khí truyền thống. Thay vì trộn nhiên liệu và không khí bằng nguyên lý Venturi cơ học, EFI sử dụng kim phun điều khiển điện tử.

• Vị trí kim phun: Kim phun trong hệ thống EFI thường được bố trí ở đường ống nạp, ngay trước van nạp của mỗi xi lanh (hệ thống đa điểm – Multi-Point Fuel Injection) hoặc tại một điểm chung trước cửa hút khí (hệ thống đơn điểm – Single-Point Fuel Injection, ít phổ biến hơn ngày nay). Nhiên liệu được phun vào đường ống nạp, hòa trộn với không khí trước khi hỗn hợp này được hút vào buồng đốt khi van nạp mở.
• Nguyên lý hoạt động: ECU điều phối lượng phun và thời điểm phun dựa trên các thông số từ cảm biến. Điều này đảm bảo tỷ lệ hòa khí chính xác trong mọi điều kiện vận hành, từ khởi động nguội đến tăng tốc đột ngột hay chạy ở tốc độ cao.
• Ưu điểm: So với bộ chế hòa khí, EFI mang lại hiệu suất động cơ cao hơn, tiết kiệm nhiên liệu đáng kể, giảm lượng khí thải độc hại và cải thiện khả năng khởi động lạnh cũng như phản ứng bướm ga.

Hệ Thống Phun Xăng Trực Tiếp (GDI – Gasoline Direct Injection)

GDI đại diện cho thế hệ tiếp theo của công nghệ phun xăng, mang lại hiệu quả vượt trội.

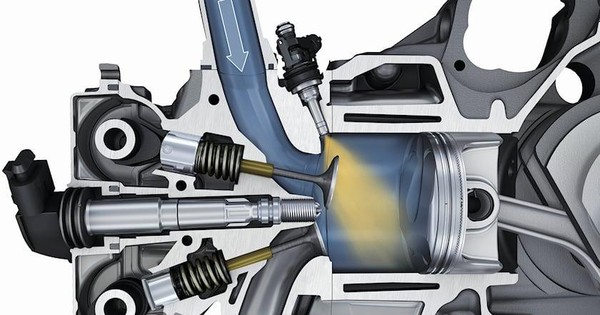

• Vị trí kim phun và áp suất cao: Điểm khác biệt lớn nhất của GDI là kim phun nhiên liệu (kim phun cao áp) phun trực tiếp vào buồng đốt, chứ không phải vào đường ống nạp. Để thực hiện điều này, nhiên liệu được bơm đến áp suất cực kỳ cao (có thể lên tới 200 bar hoặc hơn) thông qua một bơm cao áp chuyên dụng.
• Lợi ích và cơ chế:
  • Làm mát buồng đốt: Khi nhiên liệu được phun trực tiếp vào buồng đốt dưới dạng sương mịn, quá trình bay hơi của nó sẽ hấp thụ nhiệt từ khí nạp và thành buồng đốt, giúp làm mát cục bộ. Điều này cho phép động cơ sử dụng tỷ số nén cao hơn, dẫn đến tăng hiệu suất nhiệt và mô-men xoắn.
  • Kiểm soát quá trình cháy: GDI cho phép kiểm soát linh hoạt các kiểu phun xăng, bao gồm phun theo nhóm đơn, nhóm đôi, phun đồng loạt hoặc phun theo thứ tự, tùy thuộc vào chế độ hoạt động của động cơ và chiến lược của ECU. Đặc biệt, GDI có thể hoạt động ở chế độ hòa khí phân lớp (stratified charge) ở tải nhẹ, phun nhiên liệu vào cuối kỳ nén, tạo ra một vùng hỗn hợp giàu nhiên liệu xung quanh bugi và vùng hỗn hợp nghèo hơn ở các khu vực khác. Điều này tối ưu hóa hiệu quả đốt cháy và tiết kiệm nhiên liệu tối đa. Ở tải cao, GDI chuyển sang chế độ hòa khí đồng nhất (homogeneous charge) để đạt công suất tối đa.
• Thách thức: Mặc dù mang lại nhiều ưu điểm, GDI cũng đối mặt với thách thức như tiềm năng tích tụ carbon trên van nạp (do không có nhiên liệu đi qua để làm sạch) và yêu cầu về chất lượng nhiên liệu cũng như áp suất phun cao.

Hệ Thống Phun Nhiên Liệu Diesel Common Rail

Hệ thống Common Rail đã cách mạng hóa động cơ Diesel, khắc phục nhiều nhược điểm của các hệ thống phun cơ khí hoặc bơm phân phối truyền thống.

• Cấu trúc Common Rail: Nhiên liệu Diesel được bơm từ bơm cao áp và tích trữ trong một ống rail chung (common rail) với áp suất cực kỳ cao (có thể lên đến hơn 2500 bar ở các hệ thống hiện đại). Ống rail này đóng vai trò như một bộ tích áp, cung cấp nhiên liệu áp suất cao sẵn sàng cho tất cả các kim phun.
• Kim phun điều khiển điện tử: Kim phun Common Rail được điều khiển bằng van solenoid hoặc piezo điện tử. Đặc điểm nổi bật là áp suất phun được giữ độc lập với tốc độ động cơ và tải trọng, cho phép ECU điều chỉnh áp suất, thời gian và lượng nhiên liệu phun một cách cực kỳ chính xác.
• Phun nhiều lần trong một chu kỳ: Một trong những ưu điểm lớn nhất của Common Rail là khả năng thực hiện nhiều lần phun trong một chu kỳ máy (ví dụ, 5-7 lần phun hoặc hơn).
  • Phun mồi (Pilot injection): Một lượng nhỏ nhiên liệu được phun trước khi phun chính, giúp khởi đầu quá trình cháy êm ái hơn, giảm tiếng ồn và khí thải NOx.
  • Phun chính (Main injection): Lượng nhiên liệu lớn nhất để sinh công.
  • Phun sau (Post injection): Một hoặc nhiều lần phun nhỏ sau phun chính, dùng để hỗ trợ quá trình tái tạo bộ lọc hạt (DPF) bằng cách tăng nhiệt độ khí thải, hoặc giảm khí thải NOx thông qua các công nghệ xử lý sau.
• Lợi ích: Common Rail cải thiện đáng kể khả năng giảm khí thải Nitơ oxit (NOx) và hạt bụi (PM), đồng thời tăng công suất, mô-men xoắn, giảm tiêu thụ nhiên liệu và mang lại hoạt động êm ái hơn cho động cơ Diesel.

Chức Năng Và Nhiệm Vụ Cốt Lõi Của Kim Phun Nhiên Liệu

Dù thuộc loại hệ thống nào, chức năng chính của kim phun luôn là phân tán nhiên liệu thành dạng sương (hạt mịn) đều và chuẩn xác. Điều này tối quan trọng vì:

• Tối ưu hóa quá trình cháy: Nhiên liệu dạng sương mịn có diện tích bề mặt tiếp xúc lớn hơn nhiều, giúp nó dễ dàng hòa trộn đồng nhất với không khí và bay hơi hoàn toàn. Điều này đảm bảo quá trình cháy diễn ra nhanh chóng, triệt để và hiệu quả nhất, giải phóng tối đa năng lượng từ nhiên liệu.
• Phân phối đều: Kim phun phải đảm bảo lượng nhiên liệu được phân phối đều đến từng xi lanh, đảm bảo sự cân bằng công suất và hoạt động mượt mà của động cơ.
• Kiểm soát khí thải: Việc đốt cháy hoàn toàn nhiên liệu sẽ giảm thiểu sản sinh các chất ô nhiễm như Hydrocarbon chưa cháy (HC), Carbon monoxide (CO), và muội than (PM). Kim phun đóng vai trò trực tiếp trong việc kiểm soát các loại khí thải này.
• Độ bền và hiệu suất: Kim phun phải chịu được áp suất cao, nhiệt độ khắc nghiệt và môi trường hóa chất của nhiên liệu, đồng thời duy trì độ chính xác phun qua hàng triệu chu kỳ hoạt động.

Ưu Điểm Vượt Trội Của Hệ Thống Phun Nhiên Liệu Hiện Đại

Sự phát triển của kim phun và hệ thống phun nhiên liệu đã mang lại những lợi ích không thể phủ nhận cho ngành công nghiệp ô tô:

• Kiểm soát Chính Xác và Hiệu Quả Nhiên Liệu: Nhờ sự phối hợp nhịp nhàng giữa ECU và mạng lưới cảm biến đa dạng, hệ thống có khả năng điều khiển lượng và thời điểm phun nhiên liệu với độ chính xác cực cao, từng mili giây và từng miligam nhiên liệu. Điều này đảm bảo động cơ luôn hoạt động ở trạng thái hiệu quả năng lượng tối ưu nhất, phù hợp với mọi điều kiện tải và tốc độ, từ đó giảm đáng kể mức tiêu thụ nhiên liệu.
• Giảm Thiểu Khí Thải Độc Hại: Một trong những lợi ích lớn nhất của công nghệ phun nhiên liệu hiện đại là khả năng giảm lượng khí thải độc hại. Việc tối ưu hóa tỷ lệ nhiên liệu-không khí, đặc biệt là ở các hệ thống phun trực tiếp (GDI) và Common Rail, giúp quá trình đốt cháy diễn ra hoàn toàn hơn, hạn chế sản sinh các chất ô nhiễm như CO, HC, NOx và PM. Các công nghệ phun nhiều lần trong Common Rail Diesel hay phun phân lớp trong GDI còn góp phần trực tiếp vào việc tuân thủ các tiêu chuẩn khí thải ngày càng nghiêm ngặt.
• Tăng Cường Công Suất và Mô-men Xoắn Động Cơ: Khả năng phun nhiên liệu ở áp suất cao và với độ chính xác cao giúp động cơ đạt được công suất và mô-men xoắn tối đa. Hệ thống có thể phản ứng nhanh chóng với yêu cầu của người lái, cung cấp lượng nhiên liệu cần thiết để đạt hiệu suất cao nhất khi tăng tốc hoặc hoạt động dưới tải nặng. Điều này mang lại trải nghiệm lái xe linh hoạt, mạnh mẽ và ổn định hơn.
• Cải Thiện Khả Năng Khởi Động và Vận Hành Êm Ái: Với khả năng điều chỉnh lượng phun chính xác theo nhiệt độ môi trường và nhiệt độ động cơ, hệ thống phun nhiên liệu hiện đại giúp động cơ khởi động dễ dàng hơn trong mọi điều kiện thời tiết. Đồng thời, quá trình đốt cháy được kiểm soát tốt hơn cũng góp phần làm giảm rung động, tiếng ồn, mang lại sự vận hành mượt mà và êm ái cho phương tiện.
• Thích Ứng Linh Hoạt: Hệ thống phun nhiên liệu điện tử có khả năng thích ứng linh hoạt với các loại nhiên liệu khác nhau (ví dụ: xăng E5, E10) và các điều kiện môi trường đa dạng, đảm bảo hiệu suất ổn định.

---

Tóm lại, kim phun và hệ thống phun nhiên liệu hiện đại – từ EFI, phun xăng trực tiếp GDI cho đến Common Rail Diesel – là những trụ cột công nghệ cốt lõi trong việc phân phối nhiên liệu. Chúng không chỉ đảm bảo hiệu suất cao, tiết kiệm nhiên liệu mà còn đóng vai trò then chốt trong việc giảm thiểu tác động đến môi trường thông qua việc giảm khí thải. Sự kết hợp tinh vi giữa bộ điều khiển điện tử trung tâm (ECU), mạng lưới cảm biến đa dạng và công nghệ phân tán nhiên liệu chất lượng cao đã định hình nên những động cơ hiệu quả và thân thiện với môi trường của ngày nay. Những tiến bộ liên tục trong lĩnh vực này hứa hẹn sẽ tiếp tục tối ưu hóa hiệu suất động cơ trong tương lai.
